机箱盖视觉监测是对转辙机运行过程中内部关键部件视频+图片的抓拍和视觉分析，特别是动静节点，动程和去程，缺口和螺丝柱等，这些视频数据即使采用1080P@30fps通过压缩后依然带宽比较高，一个机箱盖内部根据监测点布置的镜头通常在4-8个之间，总带宽远远大于ADSL的1-2Mbps的上行带宽能力，无论数据是汇聚到机械室上位机X86服务器还是边缘算法单元做视觉分析或者AI推理，都需要一个高带宽传输技术满足1-3km的传输，有光纤资源的地铁/高铁可以采用有线以太网+光（PON或者光交换机）组网满足需求，我公司还提供一种基于轨旁铠甲线传输的高带宽VDSL2技术，如下图组网，终端设备布置在转辙机旁边的XB箱，局端设备布置在站场机房或者方向盒位置，提供高速上行传输，满足视频和监控等高带宽业务需求。

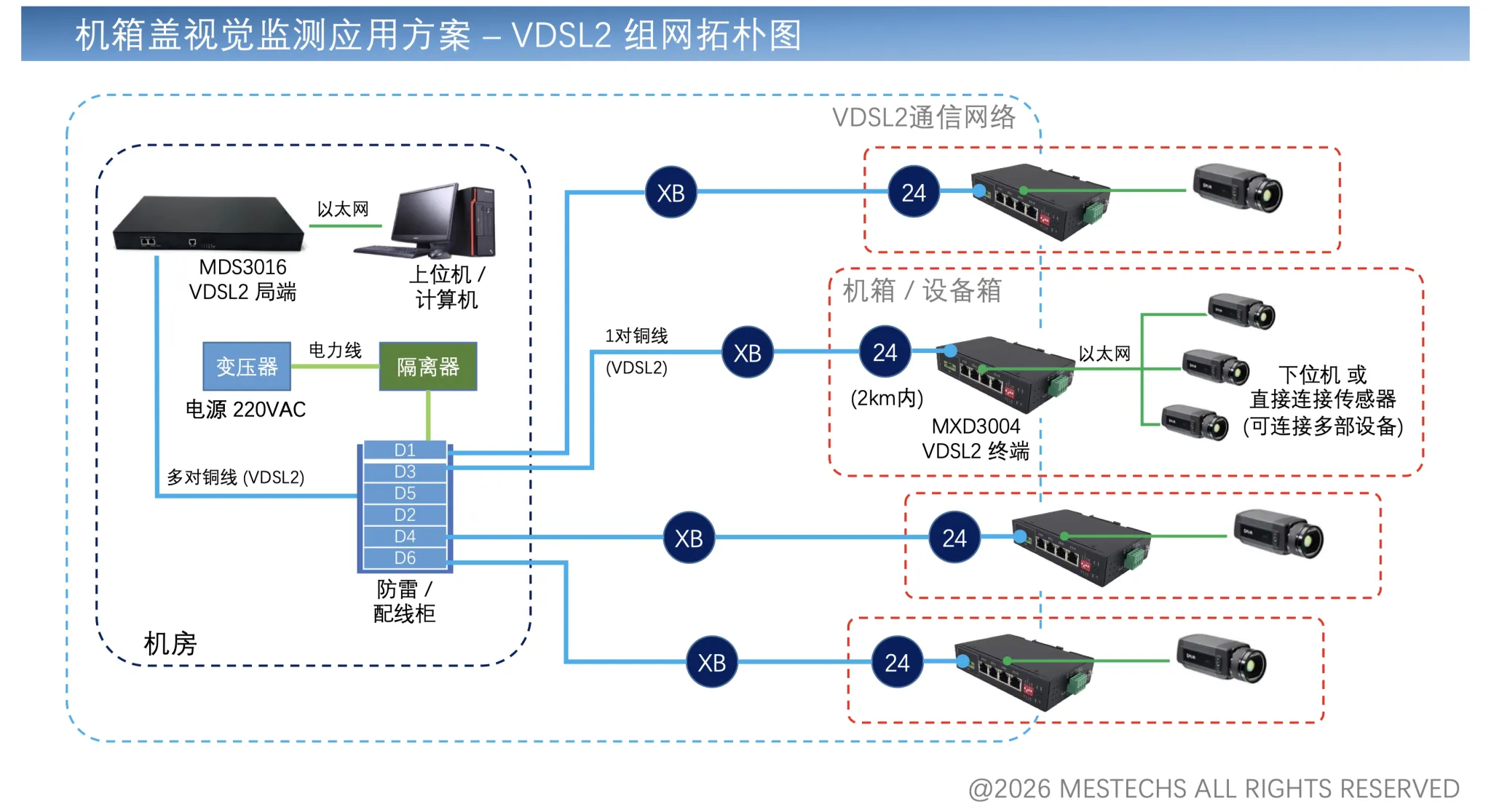

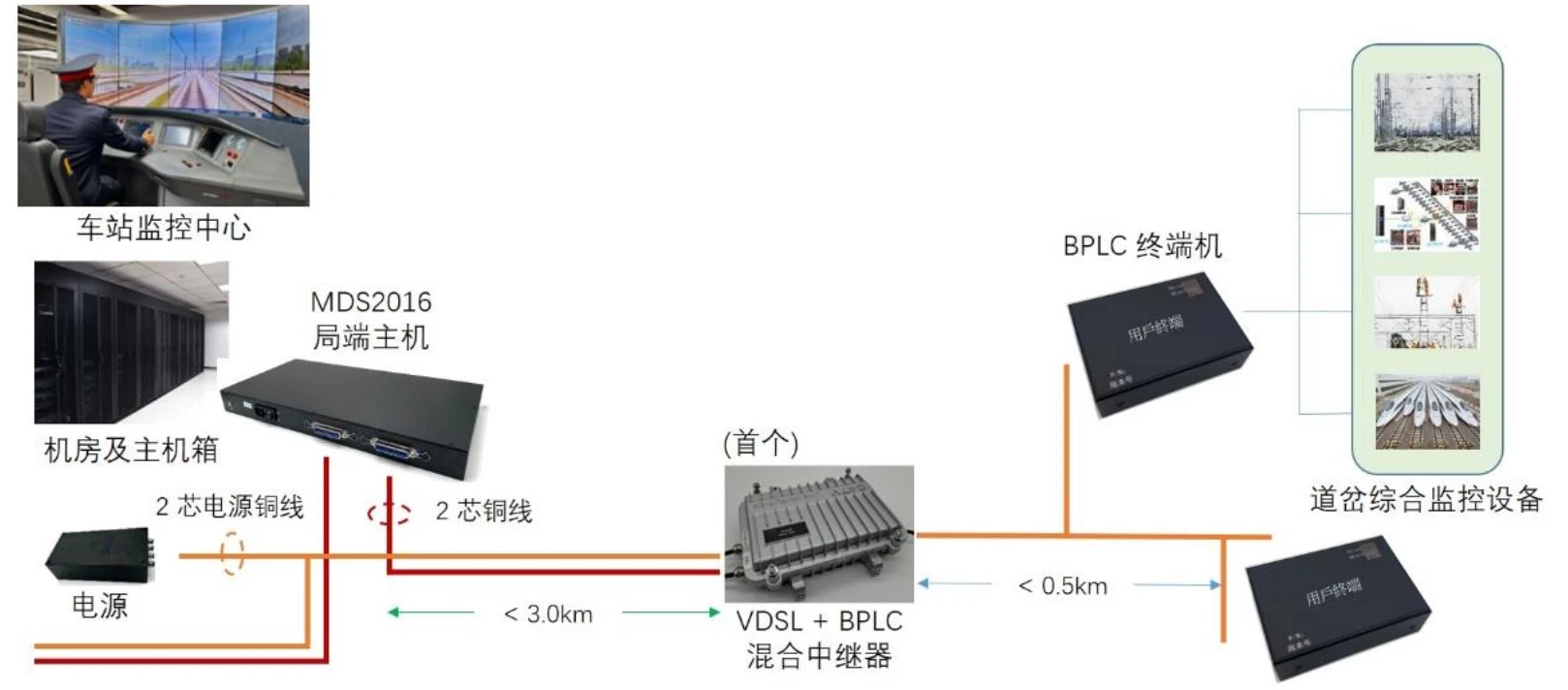

图一：VDSL2组网拓朴图

组网原理与拓扑

VDSL2组网整体为点对点分层接入拓扑：

前端侧：VDSL2终端安装在转辙机箱内，通常以太网连接下位机或直接连接多个摄像头或传感器，高清视觉摄像头或传感器采集数据传送至终端，然后调制至VDSL2信号经2芯絧线向上传输；

局端侧：VDSL2局端安装在机房内，向下支持多个点对点、2芯铜线链路，能连接3km内终端接收数据，内部数据汇聚后向上传输到上位机或核心监测网络；

若多个相邻转辙机箱需要接入摄像头，可通过多以太网口VDSL2终端汇聚后再上传，简化上层接入结构。

配置优势

1.   高带宽适配视觉业务：VDSL2在2.0-3.0km距离内可提供10Mbps的上行带宽，完全可以支撑多路1080P高清图像传输，满足AI视觉识别对图像清晰度的要求；

2.   适配既有双绞线改造：不需要重新铺设光纤，复用既有闲置双绞线即可实现高带宽传输，改造成本远低于光纤到户方案，施工周期短；

3.   组网简洁可靠：点对点、多以太网口终端的架构，不需要额外增加复杂的交换设备，故障点少，运维难度低，单节点故障不影响其他节点，加上VDSL2使用的DMT传输频段抗干扰能力强，稳定性更高。

VDSL2 技术优势

VDSL2比较其他通信技术的优势，主要原因在于其更高的传输速率和更灵活的对称/不对称传输能力。以下是具体对比：

1.   传输速率：VDSL2提供了更高的传输速率，最新方案速率可达200Mbps/200Mbps（对称），下行行速率可达14Mbps（非对称，3km）远优于其他方案;

2.   传输距离：虽然VDSL2的传输距离较短，典型传输距离为3.0km内，但其在中等距离（1.5 – 2.5km内）的应用场境中表现出色，能够满足高带宽需求;

3.   应用场景：VDSL2适用于相对密集、中等距离及带宽需求较高的场境，以及无法进行综合布线或综合布线成本太高的特殊区域，如铁路、水下监测等。

总结

我司的VDSL2通信方案，技术特点在2.0-3.0km距离内可支持10Mbps的上下行带宽，支持点对点传输，终端可提供多个以太网口，满足多业务汇聚需求。

当道岔监测需要传输缺口高清图像、多传感器融合数据，甚至临时高清巡检视频时，BPLC和ADSL在穏定、距离和带宽上无法满足需求；VDSL2的高带宽可以支撑多节点高并发数据传输，同时多以太网口终端可方便汇聚多个相邻道岔节点的数据，简化组网结构，加上灵活配置，安装方便，适用于枢纽区域高密度道岔监测、机箱盖视觉监测等的升级改造场景。
